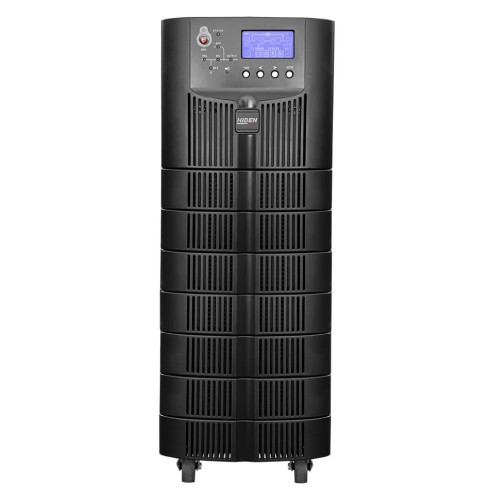

ИБП Hiden Expert HE33020
3х-фазный ИБП, ONLINE, 20 кВА/ 16 кВт.
Высоконадежные трёхфазные ИБП для широкого круга задач с батареями в корпусе ИБП и подключением дополнительных батарей. Оптимальное решение для защиты критической нагрузки при жестких требованиях к занимаемым габаритам.
Сферы применения:
- Банковская сфера
- Объекты телеком инфраструктуры
- Объекты транспортной инфраструктуры
- Инженерные системы жилых и офисных зданий
- Объекты медицины/Медицинское оборудование
- Системы безопасности и контроля доступа
- Насосное оборудование
- Промышленное оборудование
- Отопительное оборудование
- Холодильное оборудование
Особенности:
- PF = 0,8
- АКБ в корпусе ИБП +подключение внешних АКБ
- Синусоидальный выходной сигнал
- Двойное преобразование (онлайн топология)
- Инвертор третьего поколения с высоким КПД
- Двойной ввод (Раздельный ввод байпаса)

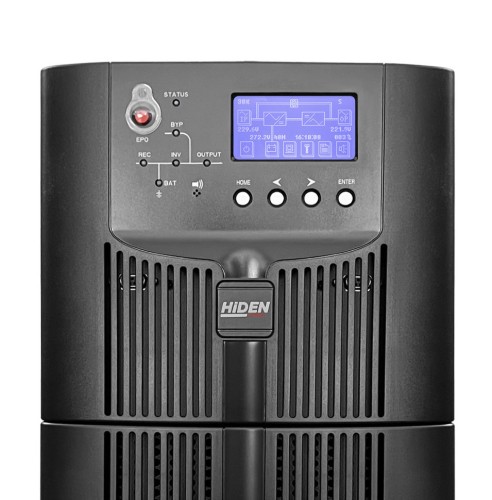

- ЖК-дисплей с функцией настройки
- RS-485, RS-232
- Параллельная работы N+1, N+X
- SNMP-карта для удаленного мониторинга (опция)
- Сухие контакты Возможность подключения дизель- генератора
- Интеллектуальное управление батареями
- Возможность выбора режима работы с высоким КПД
- Оптимальные габариты. Стандартная гарантия 48 месяцев
Характеристики
| Модель | HE33020 |
| Мощность | 20kVA |
| Вход | |
| Номинальное напряжение | 3Ph+N+PE,380V/400V/415V(line-line) |
| Диапазон входного напряжения | 304-478Vac (line-line),при полной нагрузке; |
| 228V-304Vac (line-line), в этом диапазоне мощность нагрузки линейно уменьшается с уменьшением напряжения | |
| Номинальная частота | 50/60 Hz |
| Диапазон входной частоты | 40-70Hz |
| Power factor | >0.99 |
| THDi | <3% |
| Выход | |
| Номинальное напряжение | 380/400/415VAC (линейное) |
| Номинальная частота | 50/60 Hz |
| Стабильность частоты | ±0.1% |
| Стабильность напряжения | ±1.5% |
| 110%, 60min; | |
| Перегрузочная способность | 125%,10min; 150%,1min; |
| >150%,200ms | |
| Output Power Factor | 0.8 |
| THDu | <1% при 0% - 100% линейной нагрузке |
| <6% при полной нелинейной нагрузке, согласно IEC/EN62040-3 | |
| Батарея | |
| Напряжение | ±240V |
| Количество АКБ | 40 |
| Напряжение плавающего заряда | 2.25V/cell (настраивается в диапазоне 2.2V/cell?2.35V/cell) |
| Температурная компенсация | 3.0 mV/? /cl (настраивается в диапазоне :0~5.0) |
| Пульсация напряжения | ?1% |
| Пульсация тока | ?5% |
| Напряжение выравнивающего заряда | 2.4V/cell (настраивается в диапазоне 2.30V/cell?2.45V/cell) |
| 1.65V/cell (настраивается в диапазоне: 1.60V/cell~1.750V/cell) при | |
| Конечное напряжение разряда | @0.6C токе разряда |
| 1.75V/cell (настраивается в диапазоне: 1.65V/cell~1.8V/cell) при | |
| @0.15C токе разряда | |
| Напряжение заряда | 2.4V/cell (настраивается в диапазоне 2.30V/cell?2.45V/cell) |
| Мощность зарядного устройства | 10% от мощности ИБП ( настраивается в диапазоне 1~20%) |
| Байпас | |
| Номинальное напряжение | 380/400/415VAC (линейное) |
| 125% Длительная работа; 125%~130% for 10min; 130%~150% for 1min; 150%~400% for 1s; | |
| >400% ,не более 200ms | |
| Перегрузочная способность | |
| Номинальная частота | 50/60Hz |
| Время переключения | 0 |
| Настраиваемый, по умолчанию -20%~+15% Верхний предел: +10%, +15%, +20%, +25% | |
| Диапазон напряжения | Нижний предел: -10%, -15%, -20%, -30%, -40% |
| Диапазон частоты | Настраивается, ± 1Hz, ± 3Hz, ± 5Hz |
| Эффективность | |
| Нормальный режим (on-line) | >95 |
| Батарейный режим | >95 |
| Дисплей | LED+LCD |
| Коммуникационные порты | Standard:RS232, RS485 Option: SNMP ,Dry Contact |
| Параметры окружающей среды | |
| Уровень шума на расстоянии 1 метр | 58dB @ 100% нагрузки, 55dB @ 45% нагрузки |
| Тепловыделение при полной нагрузке без заряда батарей | 0.95kW/3232BTu/h |
| Тепловыделение при полной нагрузке и при заряде батарей | 1.35kW/4597BTu/h |
| Рекомендуемый воздушный поток | 634m?/h |
| Рабочая высота | ?1000,нагрузка снижается на 1% на каждые 100 м от 1000 м и 2000м |
| Относительная влажность | 0-95,без конденсации |
| Рабочая температура | 0-40, для АКБ время работы уменьшается вдвое на каждые 10°C выше 20°C |
| Температура хранения ИБП | -110 |
| Механические характеристики | |
| Габариты | 250*840*715 |
| Вес | 152,8 |
| Цвет | Черный, RAL 7021 |
| Степень защиты | IP20 |
| Соответствие стандартам | |
| Общие требования безопасности к используемому ИБП | |
| в зоне доступа оператора | EN50091-1-1/IEC62040-1-1/AS 62040-1-1 |
| Электромагнитная совместимость (EMC) | EN50091-2/IEC62040-2/AS 62040-2? C3? |
| требования к ИБП | |
| Способ определения производительности и требования к испытанию UPS | |
| EN50091-3 / IEC 62040-3 / AS 62040-3? VFI SS 111) | |
| Безопасность | IEC/EN/AS60950 |
| Электромагнитное излучение | IEC/EN/ AS61000 series |
| Строительство | IEC/EN/AS60146 series and 60950 |
